Схемы запчастей для тестомесов VMI-Berto Италия серии MAG модель 160L и 200L

Общий вид - 1 Общий вид - 2 Схема узла крепления месильного органа Двигатель вращения месильного органа Суппорт дежи
Направляющий ролик дежии Приводной механизм + двигатель вращения дежи Корпус Корпус - деталировка Защитная решетка

Защитная решетка дежи - деталировка

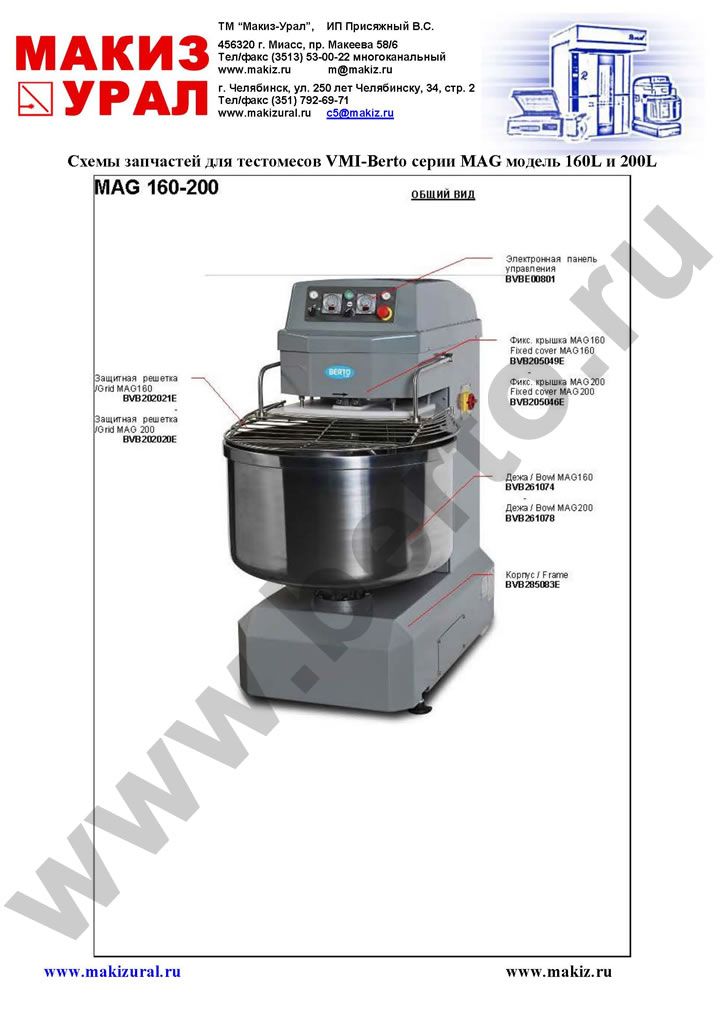

Общий вид - 1
Защитная решетка Grid MAG160 BVB202021E
Защитная решетка Grid MAG 200 BVB202020E
Электронная панель управления   BVBE00801
Фикс. крышка MAG160 Fixed cover MAG160 BVB205049E
Фикс. крышка MAG200 Fixed cover MAG200 BVB205046E
Дежа Bowl MAG160 BVB261074
Дежа Bowl MAG200 BVB261078
Корпус Frame BVB285083E

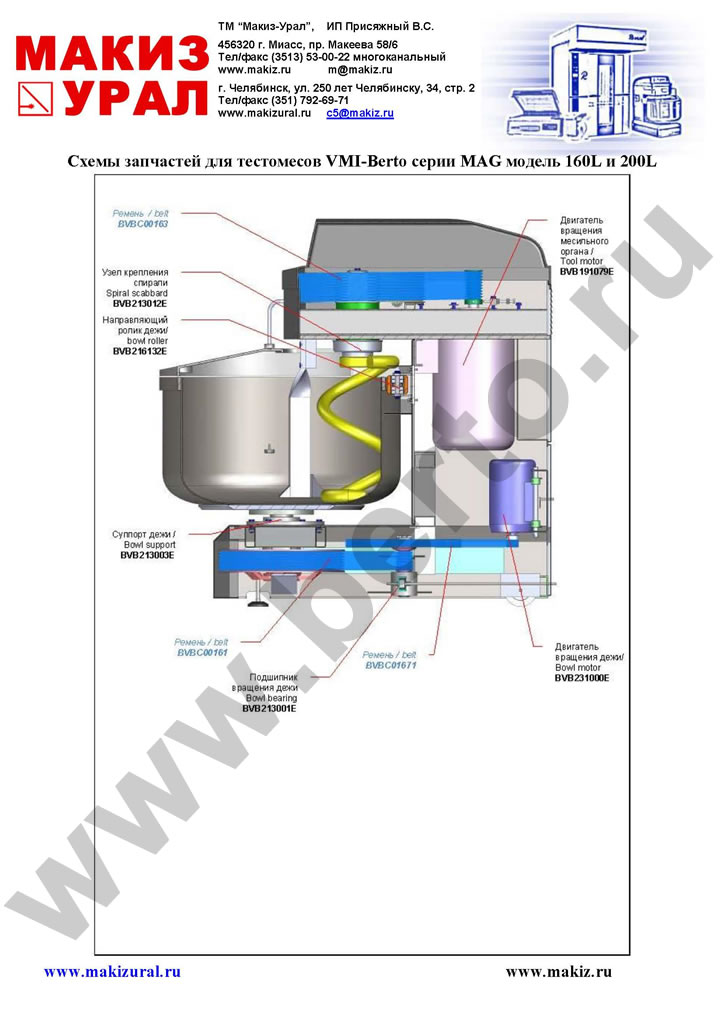

Общий вид - 2
Ремень belt BVBC00163
Узел крепления спирали Spiral scabbard BVB213012E
Направляющий ролик дежи bowl roller BVB216132E
Суппорт дежи Bowl support BVB213003E
Ремень belt BVBC00161
Подшипник вращения дежи Bowl bearing BVB213001E
Ремень belt BVBC01671
Двигатель вращения дежи Bowl motor BVB231000E
Двигатель вращения месильного органа Tool motor BVB191079E

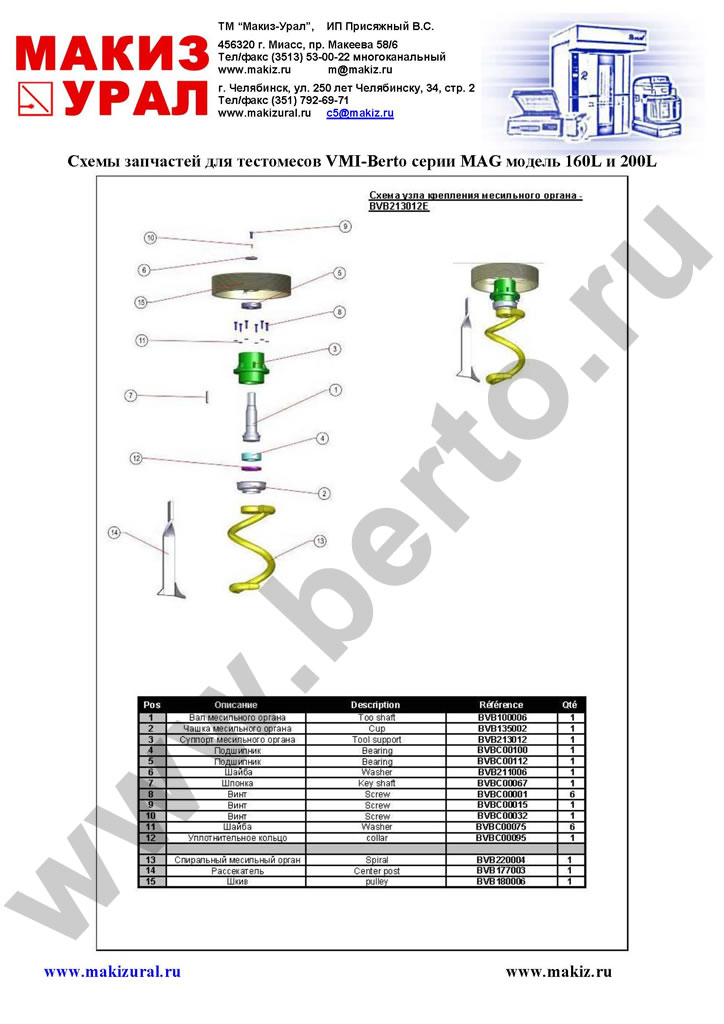

Схема узла крепления месильного органа - BVB213012E
Pos Описание Description Référence Qté
1 Вал месильного органа Too shaft BVB100006 1
2 Чашка месильного органа Cup BVB135002 1
3 Суппорт месильного органа Tool support BVB213012 1
4 Подшипник Bearing BVBC00100 1
5 Подшипник Bearing BVBC00112 1
6  Шайба Washer  BVB211006 1
7 Шпонка Key shaft BVBC00067 1
8 Винт Screw BVBC00001 6
9 Винт   Screw BVBC00015 1
10 Винт Screw BVBC00032 1
11 Шайба Washer BVBC00075 6
12 Уплотнительное кольцо collar BVBC00095 1

13 Спиральный месильный орган Spiral BVB220004 1
14 Рассекатель Center post BVB177003 1
15 Шкив pulley BVB180006 1

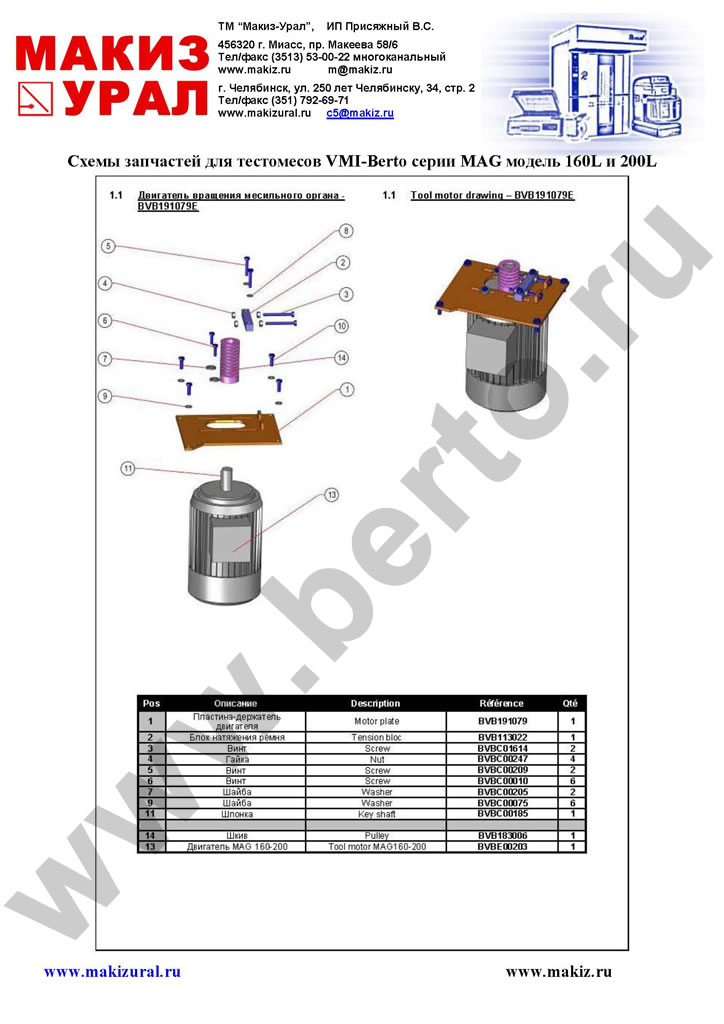

Двигатель вращения месильного органа - BVB191079E
Tool motor drawing – BVB191079E
Pos Описание Description Référence Qté
1 Пластина-держатель двигателя Motor plate BVB191079 1
2 Блок натяжения ремня Tension bloc BVB113022 1
3 Винт   Screw BVBC01614 2
4 Гайка Nut BVBC00247 4
5 Винт Screw BVBC00209 2
6 Винт Screw BVBC00010 6
7 Шайба   Washer BVBC00205 2
9 Шайба Washer BVBC00075 6
11 Шпонка Key shaft BVBC00185 1

14 Шкив Pulley BVB183006 1
13 Двигатель MAG 160-200 Tool motor MAG160-200 BVBE00203 1

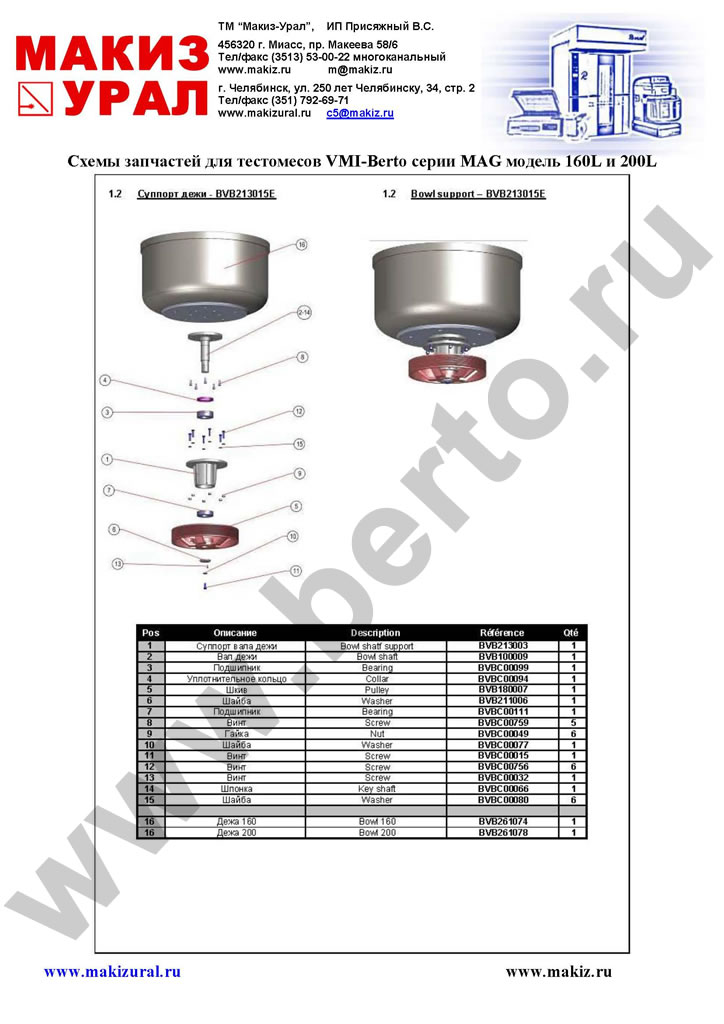

Суппорт дежи - BVB213015E
Bowl support – BVB213015E
Pos Описание Description Référence Qté
1 Суппорт вала дежи Bowl shatf support BVB213003 1
2 Вал дежи Bowl shaft BVB100009 1
3 Подшипник   Bearing BVBC00099 1
4 Уплотнительное кольцо Collar BVBC00094 1
5 Шкив Pulley BVB180007 1
6 Шайба   Washer  BVB211006 1
7 Подшипник   Bearing BVBC00111 1
8 Винт Screw BVBC00759 5
9 Гайка Nut BVBC00049 6
10 Шайба   Washer BVBC00077 1
11 Винт   Screw BVBC00015 1
12 Винт    Screw BVBC00756 6
13 Винт Screw BVBC00032 1
14 Шпонка Key shaft BVBC00066 1
15 Шайба Washer BVBC00080 6

16 Дежа 160 Bowl 160 BVB261074 1
16 Дежа 200 Bowl 200 BVB261078 1

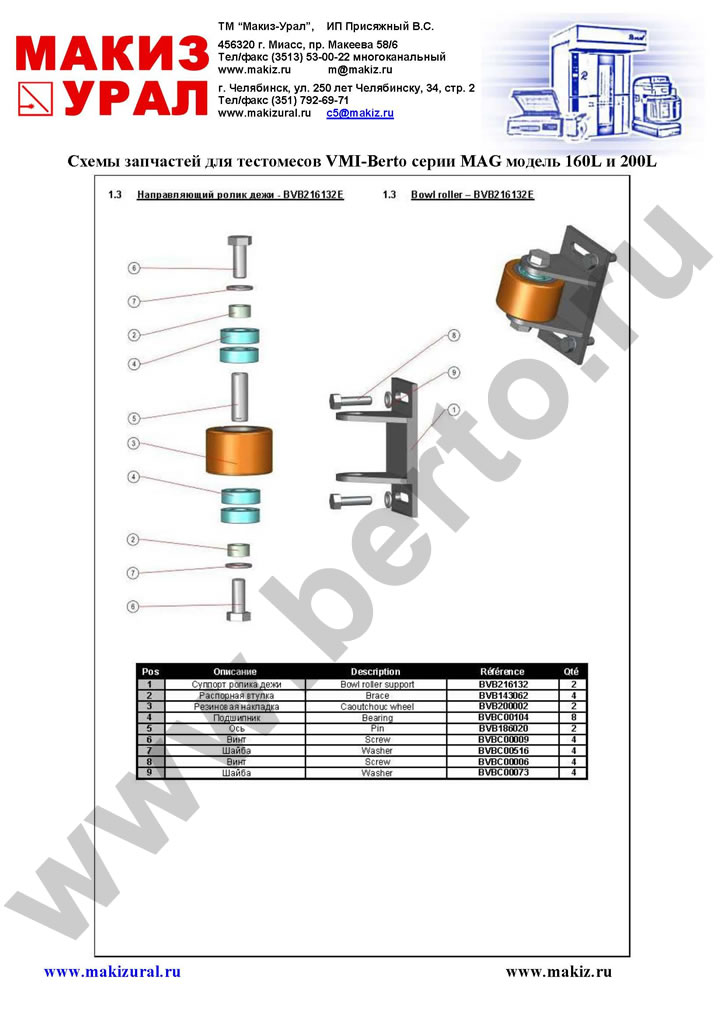

Направляющий ролик дежи - BVB216132E
Bowl roller – BVB216132E
Pos Описание Description Référence Qté
1 Суппорт ролика дежи Bowl roller support BVB216132 2
2 Распорная втулка Brace BVB143062 4
3 Резиновая накладка Caoutchouc wheel BVB200002 2
4 Подшипник Bearing BVBC00104 8
5 Ось   Pin BVB186020 2
6 Винт   Screw BVBC00009 4
7 Шайба Washer  BVBC00516 4
8 Винт   Screw BVBC00006 4
9 Шайба Washer  BVBC00073 4

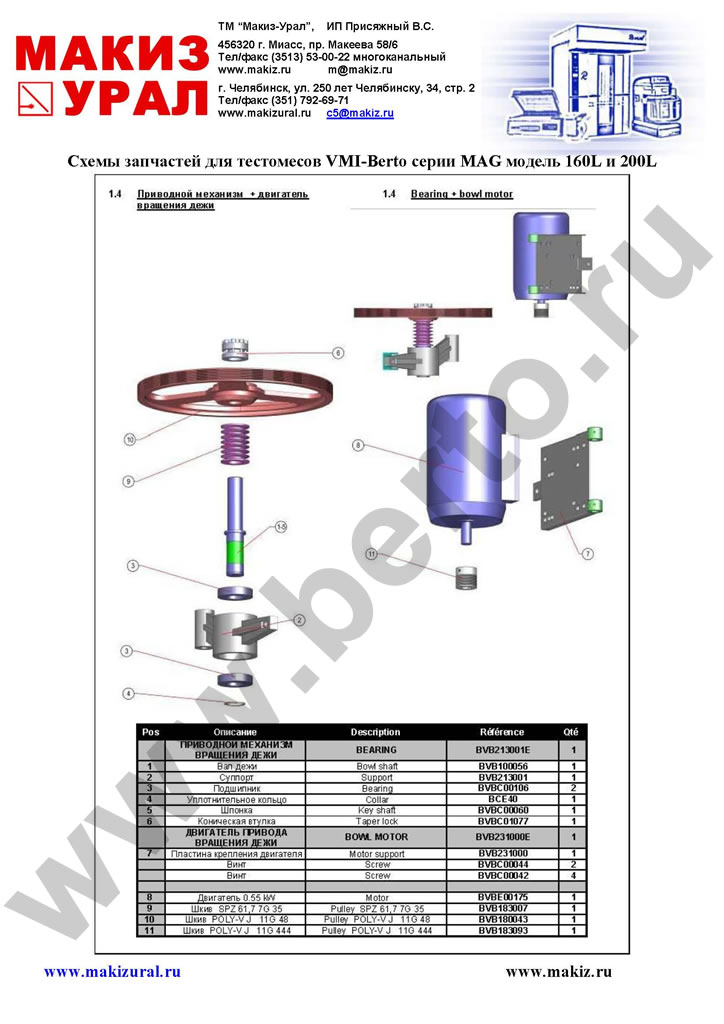

Приводной механизм + двигатель вращения дежи
Bearing + bowl motor
Pos Описание Description Référence Qté
  ПРИВОДНОЙ МЕХАНИЗМ ВРАЩЕНИЯ ДЕЖИ BEARING BVB213001E 1
1 Вал дежи Bowl shaft BVB100056 1
2 Суппорт Support BVB213001 1
3 Подшипник Bearing BVBC00106 2
4 Уплотнительное кольцо Collar BCE40 1
5 Шпонка Key shaft BVBC00060 1
6 Коническая втулка Taper lock BVBC01077 1
  ДВИГАТЕЛЬ ПРИВОДА ВРАЩЕНИЯ ДЕЖИ BOWL MOTOR BVB231000E 1
7 Пластина крепления двигателя Motor support BVB231000 1
  Винт Screw BVBC00044 2
  Винт Screw BVBC00042 4

8 Двигатель 0.55 kW Motor BVBE00175 1
9 Шкив  SPZ 61,7 7G 35 Pulley  SPZ 61,7 7G 35 BVB183007 1
10 Шкив  POLY-V J   11G 48 Pulley  POLY-V J   11G 48 BVB180043 1
11 Шкив  POLY-V J   11G 444 Pulley  POLY-V J   11G 444 BVB183093 1

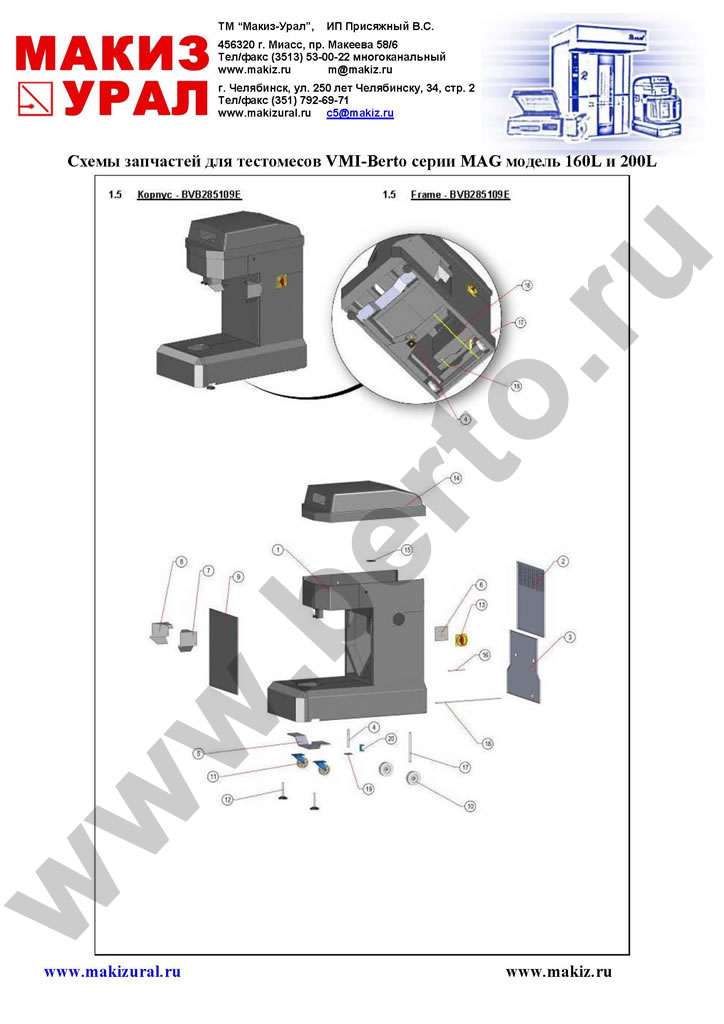

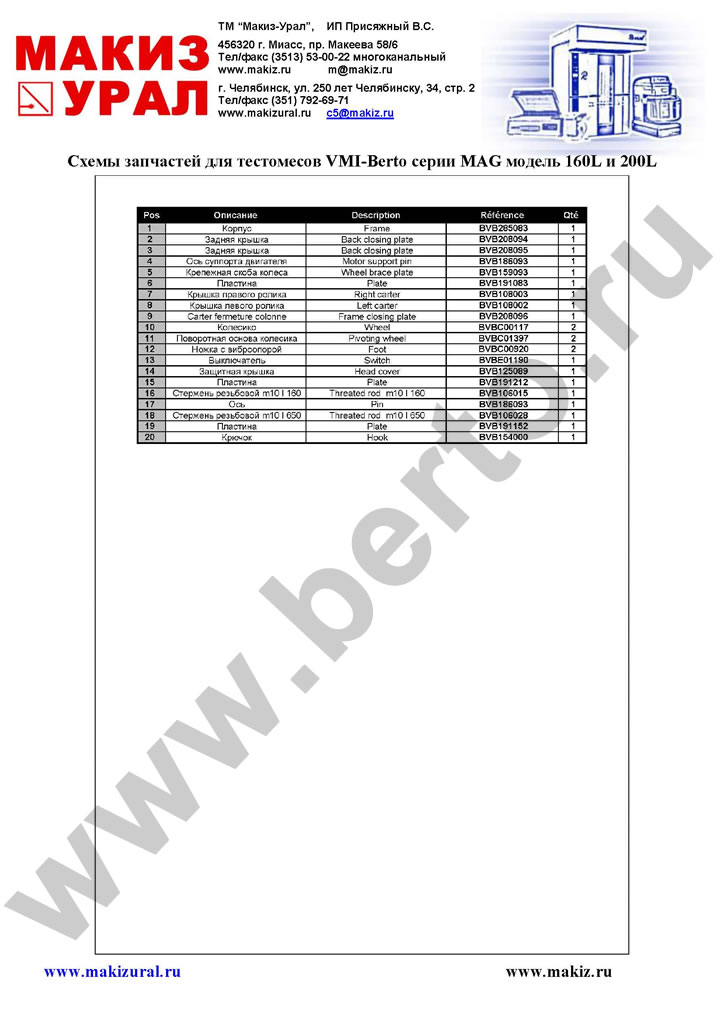

Корпус - BVB285109E
Frame - BVB285109E
Pos Описание Description Référence Qté
1 Корпус Frame BVB285083 1
2 Задняя крышка Back closing plate BVB208094 1
3 Задняя крышка Back closing plate BVB208095 1
4 Ось суппорта двигателя Motor support pin BVB186093 1
5 Крепежная скоба колеса Wheel brace plate BVB159093 1
6 Пластина Plate BVB191083 1
7 Крышка правого ролика Right carter BVB108003 1
8 Крышка левого ролика Left carter BVB108002 1
9 Carter fermeture colonne Frame closing plate BVB208096 1
10 Колесико Wheel BVBC00117 2
11 Поворотная основа колесика   Pivoting wheel BVBC01397 2
12 Ножка с виброопорой Foot BVBC00920 2
13 Выключатель Switch BVBE01190 1
14 Защитная крышка Head cover BVB125089 1
15 Пластина Plate BVB191212 1
16 Стержень резьбовой m10 l 160 Threated rod  m10 l 160 BVB106015 1
17 Ось   Pin BVB186093 1
18 Стержень резьбовой m10 l 650 Threated rod  m10 l 650 BVB106028 1
19 Пластина Plate BVB191152 1
20 Крючок Hook BVB154000 1

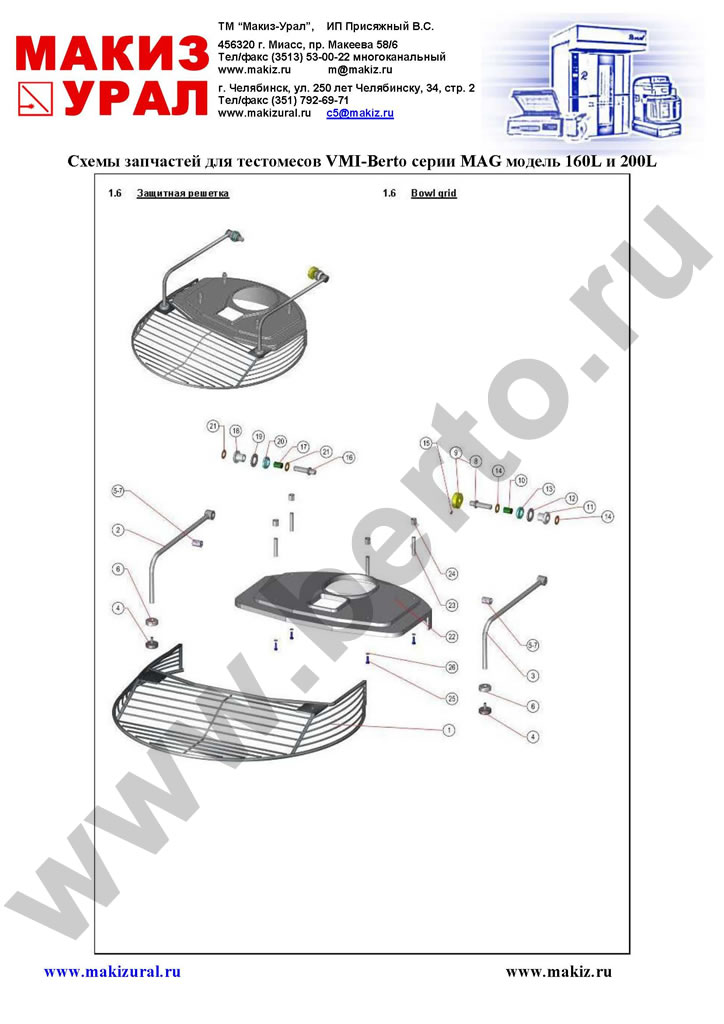

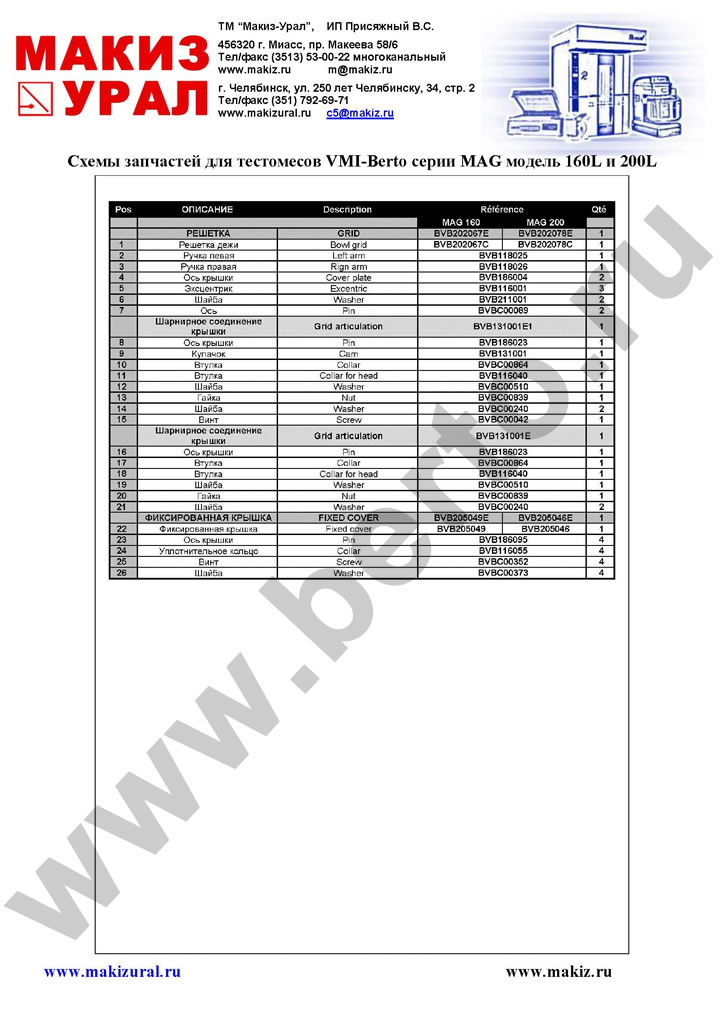

Защитная решетка
Bowl grid
Pos Описание Description Référence Référence Qté
    MAG 160 MAG 200
  РЕШЕТКА GRID BVB202067E BVB202078E 1
1 Решетка дежи Bowl grid BVB202067C BVB202078C 1
2 Ручка левая Left arm BVB118025 1
3 Ручка правая Rign arm BVB118026 1
4 Ось крышки   Cover plate BVB186004 2
5 Эксцентрик   Excentric BVB116001 3
6 Шайба Washer  BVB211001 2
7 Ось Pin BVBC00089 2
  Шарнирное соединение крышки Grid articulation BVB131001E1 1
8 Ось крышки Pin BVB186023 1
9 Кулачок Cam BVB131001 1
10 Втулка Collar BVBC00864 1
11 Втулка Collar for head BVB116040 1
12 Шайба Washer BVBC00510 1
13 Гайка Nut BVBC00839 1
14 Шайба   Washer  BVBC00240 2
15 Винт   Screw BVBC00042 1
  Шарнирное соединение крышки Grid articulation BVB131001E 1
16 Ось крышки Pin BVB186023 1
17 Втулка Collar BVBC00864 1
18 Втулка   Collar for head BVB116040 1
19 Шайба   Washer  BVBC00510 1
20 Гайка Nut BVBC00839 1
21 Шайба Washer  BVBC00240 2
  ФИКСИРОВАННАЯ КРЫШКА FIXED COVER BVB205049E BVB205046E 1
22 Фиксированная крышка Fixed cover BVB205049 BVB205046 1
23 Ось крышки Pin BVB186095 4
24 Уплотнительное кольцо Collar BVB116055 4
25 Винт   Screw BVBC00352 4
26 Шайба Washer BVBC00373 4
