Запасные части для тестомесов VMI-Berto Италия серии MAG-R модель 160

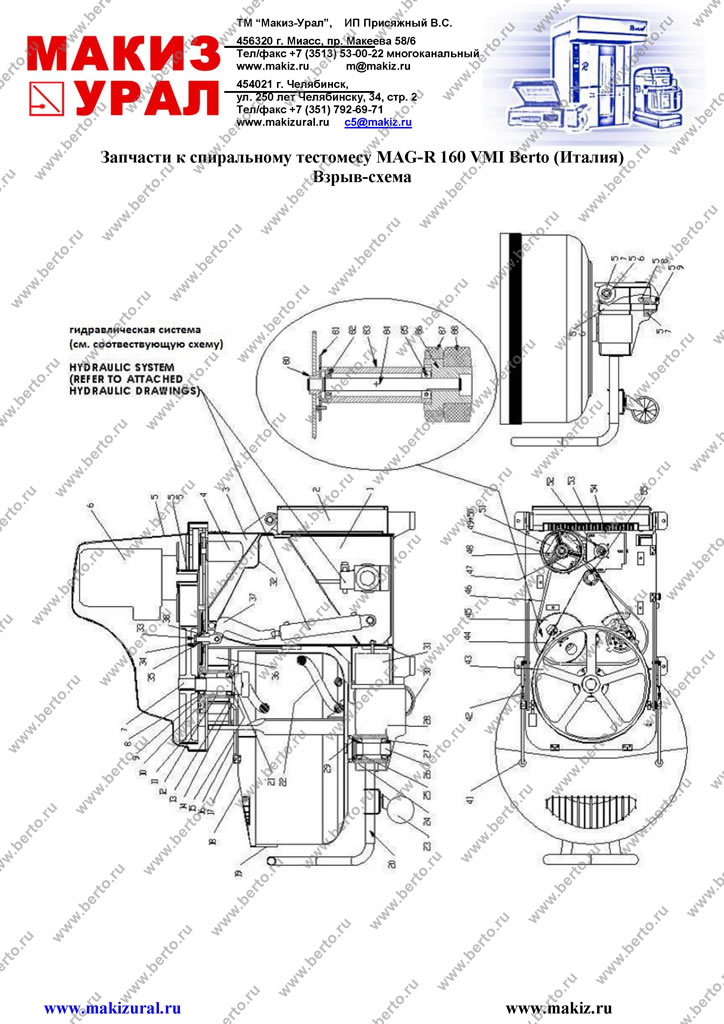

Взрыв-схема Гидравлическая система Гидравлическая система
Поз.  Кол-во Описание  Description
1 1 285075 Основная конструкция для моделей 160-300 Base structure for 160-300 models
2 1 138003 Электрический шкаф Unit containing electrical panel
3 1 247046 Съемная крышка машины Mobile machine head
4 1 Е00822 Двигатель G80 4P 0.75 kW 400V/50Hz/3Phase B14 Motor G80 4P 0.75 kW 400V/50Hz/3Phase B14
Е00859 Двигатель G80 4P 0.75 kW 208V/60Hz/3Phase B14 Motor G80 4P 0.75 kW 208V/60Hz/3Phase B14
5 1 125058 Верхняя крышка Head cover
6 1 Е00814 Двигатель G160 4/8P 12/6 kW 400V/50Hz/3Phase B5 Motor G160 4/8P 12/6 kW 400V/50Hz/3Phase B5
Е00858 Двигатель G160 4/8P 12/6 kW 208V/60Hz/3Phase B5 Motor G160 4/8P 12/6 kW 208V/60Hz/3Phase B5
7 1 100060 Вал спирального месильного органа Spiral tool shaft
8 1 C01126 Уплотнительное кольцо AV 6313 AV Ring - Nilos AV 6313 AV
9 1 C01127 Подшипник - 32213 065-120-32.75  Bearing - 32213 065-120-32.75
10 2 116040 Резьбовая втулка для подъемной крышки дежи Threaded bush for mobile bowl cover
2 186088 Ось подъемной крышки дежи Pin for mobile bowl cover
1 131001 Кулачок для выключателя безопасности Cam for safety microswitch
1   Гайка - M25x1.5 Nut - M25x1.5
11 1 E00028 Концевой выключатель безопасности Safety microswitch
12 1 163022 Муфта крепления вала месильного органа Spiral shaft hub
13 1 C00095 Уплотнительное кольцо MIM 95x130x12 Sealing ring - MIM 95x130x12
14 1 104014 Фланец для крепления муфты  Flange for fastening spiral hub
15 1 108004 Кожух для вала месильного органа Cover for spiral tool shaft
16 2 118076 Ручка для подъемной крышки дежи для 160 модели Arm for mobile bowl cover of 160 model
118077 Ручка для подъемной крышки дежи для 200 модели Arm for mobile bowl cover of 200 model
118083 Ручка для подъемной крышки дежи для 280 модели Arm for mobile bowl cover of 280 model
17 2 211001 Блок для крепления ручки к подъемной крышке дежи из нержавеющей стали Block for fastening arm to stainless steel mobile bowl cover
2 186048 Ось для крепления ручки к подъемной крышке дежи из пластика ABS Pin for fastening arm to ABS mobile bowl cover
18 1 202086 Съемная крышка дежи из пластика ABS для 160 модели Mobile bowl cover in ABS for 160 model
1 202060 Съемная крышка дежи из нержавеющей стали для 160 модели Mobile bowl cover in stainless steel for 160 model
1 202095 Съемная крышка дежи из пластика ABS для 200 модели Mobile bowl cover in ABS for 200 model
1 202084 Съемная крышка дежи из нержавеющей стали для 200 модели Mobile bowl cover in stainless steel for 200 model
1 202088 Съемная крышка дежи из нержавеющей стали для 280 модели Mobile bowl cover in stainless steel for 280 model
19 1 261069 Дежа для 160 модели Bowl for 160 model
1 261070 Дежа для 200 модели Bowl for 200 model
1 261079 Дежа для 280 модели Bowl for 280 model
20   - - -  Не применяется - - Not applicable
21 1 C01129 Подшипник - 32215 075-130-33.25 Bearing - 32215 075-130-33.25
22 1 220004 Месильный орган – 160-280 модели Spiral tool - 160-280 models
23 1 C01142 Поворотная опора с колесом д=150х40 В=190 Revolving support with wheel d.150 x 40 h190
24 1 108005 Кожух вала дежи Cover for bowl shaft
25 2 C01127 Подшипник - 32213 065-120-32.75 Bearing - 32213 065-120-32.75
26 1 100061 Вал дежи Bowl shaft
27 1 C01126 Уплотнительное кольцо - Nilos 6313 AV Ring - Nilos 6313 AV
1 107002 Стопорная гайка радиальной фиксации Radial lock nut
28 1 141014 Опорная конструкция тележки дежи для 160-200 моделей  Bowl trolley base structure for 160-200 model
1 141016 Опорная конструкция тележки дежи для 280 модели Bowl trolley base structure for 280 model
29 1 C01143 Уплотнительное кольцо  - MIM 80x120x13 Sealing ring - MIM 80x120x13
30 2 C00187 Полиуретановое колесо 200х50 Polyurethane wheel 200x50
31 1 346000 Крепежный магнит Fastening magnet
32 1 208107 Внутренний пластиковый защитный кожух Inner plastic protective cover
33 1 100065 Вал стяжки для крюка Shaft of tie-rod for hook
34 1 C00231 Стопорная гайка - M30x1.5 Lock nut - M30x1.5
35 2 143041 Шайба для центрирования колес тележки Spacer for trolley centring wheels
37 1 154006 Крюк Hook
38 1 151021 Фланец для анкерного штифта для крюка Flange of tie-rod for hook
41 2 116052 Блок для крепления ручки к подъемной крышке дежи из пластика ABS Block for fastening arm to mobile bowl cover in ABS
2 186048 Ось для крепления ручки к подъемной крышке дежи из пластика ABS Pin for fastening arm to mobile bowl cover in ABS
42 1 C00261 Газовая пружина для подъемной крышки дежи из пластика ABS Gas strut for mobile bowl cover in ABS
2 C01209 Газовая пружина для подъемной крышки дежи из нержавеющей стали Gas strut for mobile bowl cover in stainless steel
43 1 180046 Шкив месильного органа – 200  Spiral tool pulley - 200
44 1 C01169 Ремень - Poly V 2476 L19 Belt - Poly V 2476 L19
45 2 157013 Зубчатое колесо - Z 70 Lock nut - Z 70
46 1 C01298 Цепь – внутренняя длина 1/2x5/16 Chain – inside length 1/2x5/16
47 1 157011 Зубчатое колесо - Z 20 Plate wheel - Z 20
48 1 C01274 Подшипник - 6005 2RS 25-47-12 Bearing - 6005 2RS 25-47-12
49 1 180048 Шкив трансмиссии дежи Pulley for bowl transmission
50 1 C01168 Ремень - Poly V 914 J13 Belt - poly V 914 J13
51 1 216093 Суппорт трансмиссии Transmission support
52 1 183070 Шкив двигателя вращения дежи Pulley for bowl motor
53 1 208108 Задняя крышка Rear cover
54 1 191089   Sliding plate for bowl motor
55 1 183069 Шкив для двигателя месильного органа – 50 Гц Pulley for spiral tool motor – 50 Hz
1 183076 Шкив для двигателя месильного органа – 60 Гц Pulley for spiral tool motor – 60 Hz
56     - Не применяется  - Not applicable
57 2 200014 Ролик центрирования дежи Roller to centre bowl trolley
58 1 186097 Ось для фиксированных колес дежи Pin for fixed bowl trolley wheels
59 4 C01222 Самосмазывающаяся втулка  Self-lubricating bush
80 2 163024 Муфта для зубчатого колеса – Z80 Hub for plate wheel – Z80
81 2 191087 Верхнее кольцо для вала Upper ring for tube
82 2 C01151 Подшипник - 6207 2RS 35-72-17 Bearing - 6207 2RS 35-72-17
83 2 163025 Эксцентриковый вал для фрикционных колес дежи Eccentric tube for bowl friction wheels
84 2 100062 Вал трансмиссии для фрикционных колес дежи Transmission shaft for bowl friction wheels
85 2 C01152 Подшипник - 3207 2RS 35-72-27 Bearing - 3207 2RS 35-72-27
86 2 163026 Втулка для фрикционных колес дежи Core for bowl friction wheels
87 2 C01153 Резиновое кольцо - 200x50x140 Rubber ring - 200x50x140
88 2 C01154 Резиновое кольцо - 200x75x100 Rubber ring - 200x75x100

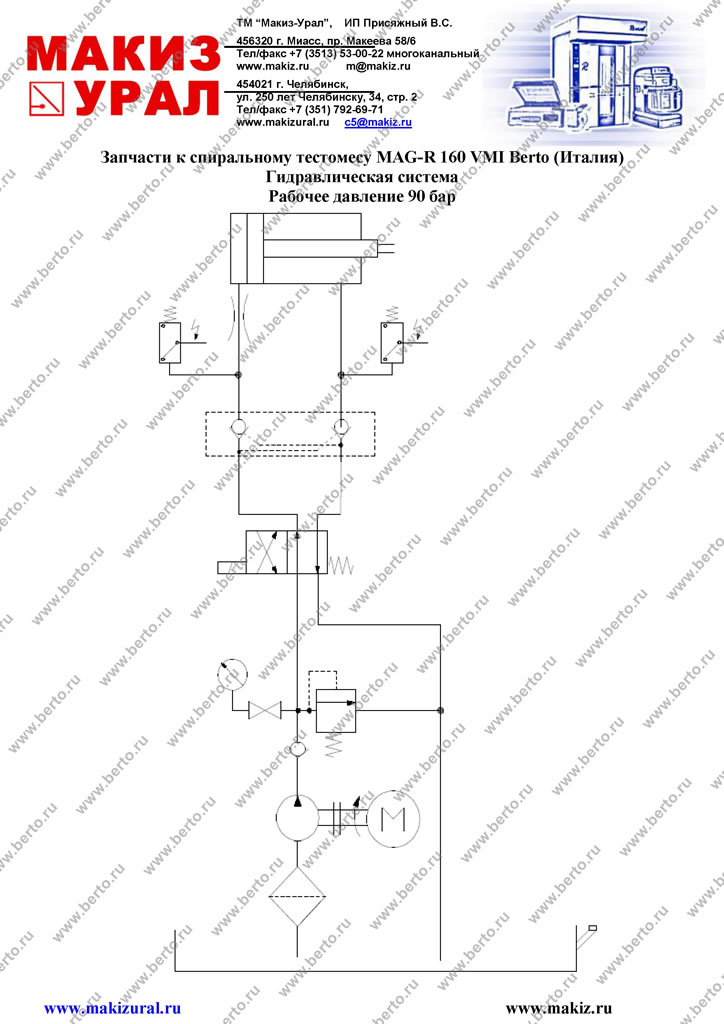

Гидравлическая система
Рабочее давление 90 бар

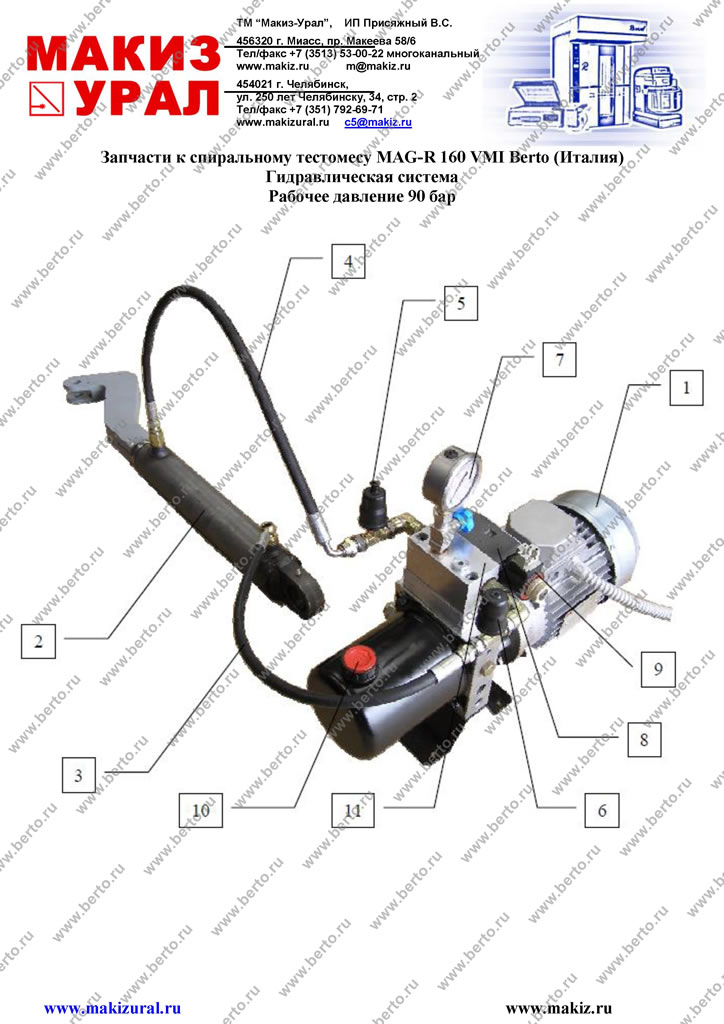

Поз. Кол-во Описание Description
1 1 E00822 Двигатель ST 80 0.75 kW, 50 Hz, 400V Motor ST 80 0.75 kW, 50 Hz, 400V
    E00859 Двигатель ST 80 0.75 kW, 60 Hz, 208V Motor ST 80 0.75 kW, 60 Hz, 208V
2 1 C01342 Цилиндр управления Head cylinder
3 1 C01345 Маслопровод подъема l 850 mm Pipe for ascent l 850 mm
4 1 C01344 Маслопровод опускания l 600 mm Pipe for descent l 600 mm
5 1 E00919 Переключатель давления масла Oil pressure switch
6 1 E00919 Переключатель давления масла Oil pressure switch
7 1 C00458 Манометр mg 63 0-160 Pressure gauge mg 63 0-160
8 1 E00313 Клапан ATOS DHI-0631/2 Valve ATOS DHI-0631/2
9 1 C01431 Электромагнитный клапан ATOS SP-COU 24 V DC Solenoid ATOS SP-COU 24 V DC
10 1   Емкость для масла OMT Cap for adding oil OMT
11 1 C01359 Невозвратный двойной клапан Non return double valve
Вн 1   Фильтр  Filter
Вн 1   Гидравлический насос Hydraulic pump
Вн 1   Уплотнительное кольцо (насос двигателя) Joint ring (motor pump)
Вн 1   Гидравлический клапан управления Hydraulic control valve
Вн – внутренние компоненты (не схеме не видны)
