Запасные части для тестомесов VMI-Berto Италия серии MAG модель 60L и 80L
 |
 |
 |
 |
 |
| Общий вид - 1 | Общий вид - 2 | Узел крепления дежи | Двигатель вращения месильного органа | Суппорт дежи |
 |
 |
 |
 |
 |
| Приводной механизм + двигатель вращения дежи | Корпус | Защитная решетка | Защитная решетка - деталировка | Направляющий ролик дежи |

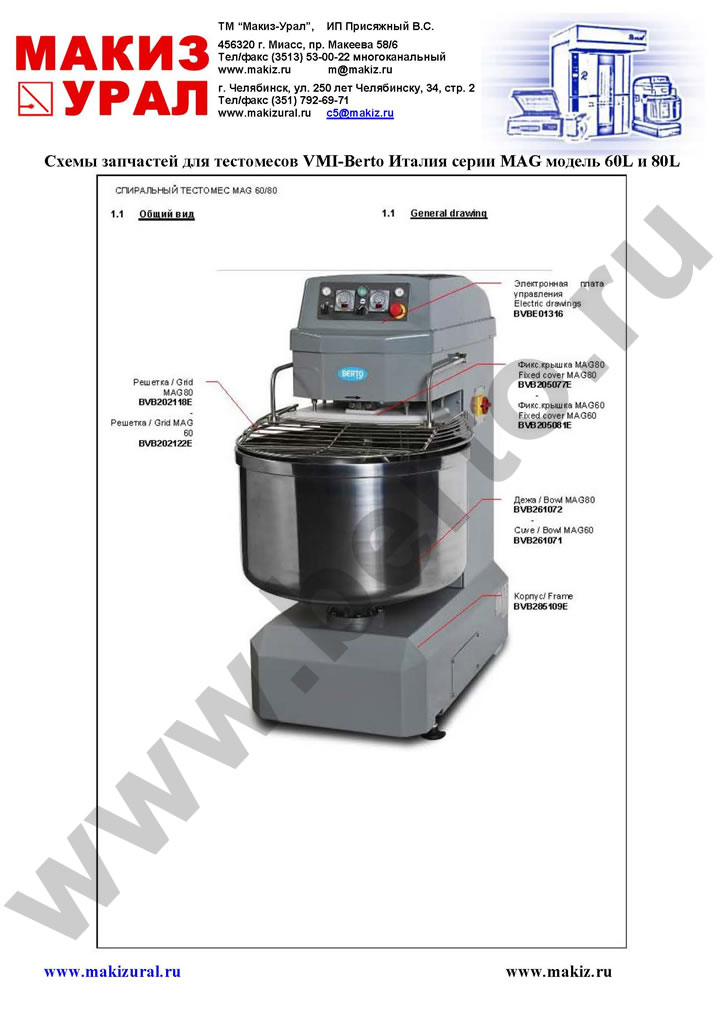

| Общий вид - 1 | ||
| Решетка | Grid MAG80 | BVB202118E |
| Решетка | Grid MAG 60 | BVB202122E |
| Электронная плата управления | Electric drawings | BVBE01316 |
| Фикс.крышка MAG80 | Fixed cover MAG80 | BVB205077E |
| Фикс.крышка MAG60 | Fixed cover MAG60 | BVB205081E |
| Дежа | Bowl MAG80 | BVB261072 |
| Дежа | Bowl MAG60 | BVB261071 |
| Корпус | Frame | BVB285109E |

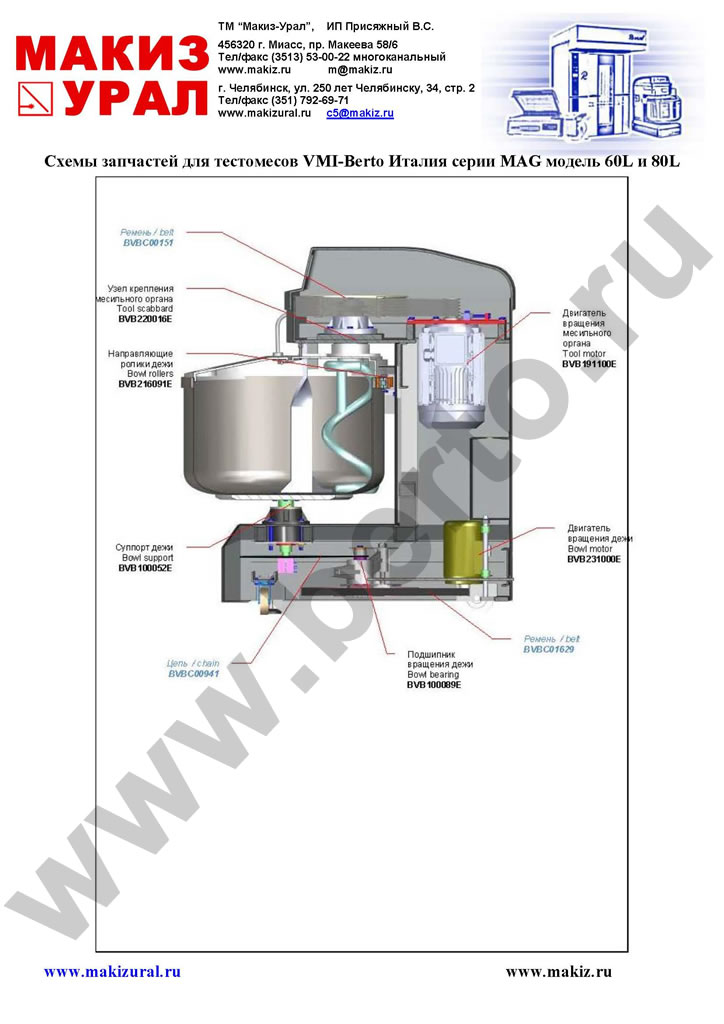

| Общий вид - 2 | ||
| Ремень | belt | BVBC00151 |
| Узел крепления месильного органа | Tool scabbard | BVB220016E |
| Направляющие ролики дежи | Bowl rollers | BVB216091E |
| Суппорт дежи | Bowl support | BVB100052E |
| Цепь | chain | BVBC00941 |
| Подшипник вращения дежи | Bowl bearing | BVB100089E |
| Ремень | belt | BVBC01629 |
| Двигатель вращения дежи | Bowl motor | BVB231000E |
| Двигатель вращения месильного органа | Tool motor | BVB191100E |

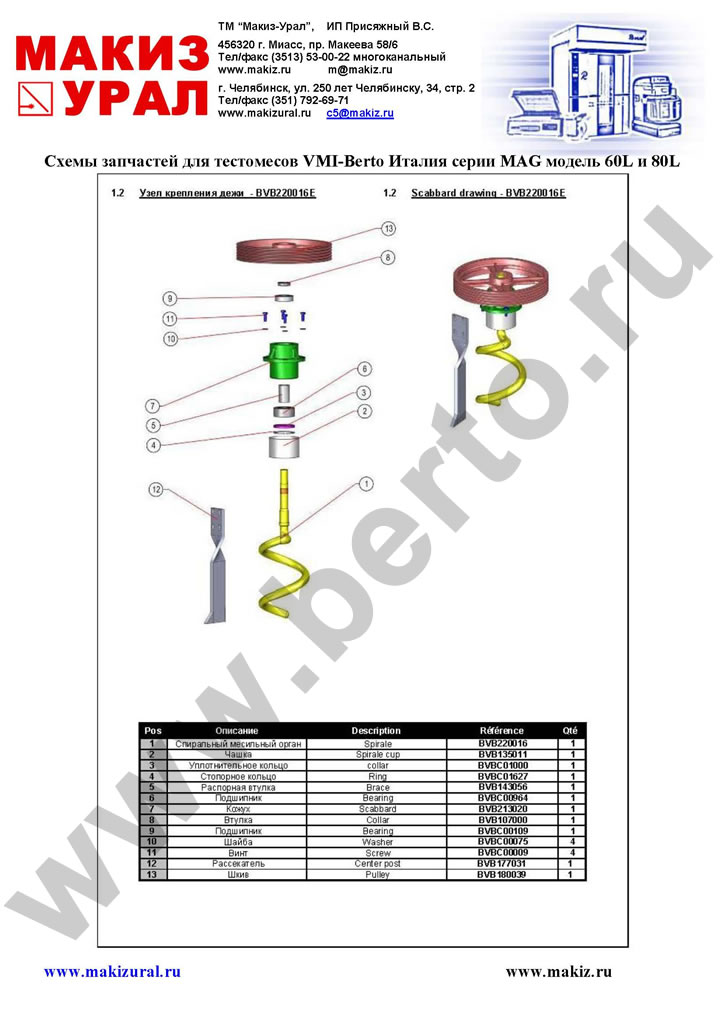

| Узел крепления дежи - BVB220016E | ||||
| Scabbard drawing - BVB220016E | Pos | Описание | Description | Référence | Qté |
| 1 | Спиральный месильный орган | Spirale | BVB220016 | 1 |
| 2 | Чашка | Spirale cup | BVB135011 | 1 |
| 3 | Уплотнительное кольцо | collar | BVBC01000 | 1 |
| 4 | Стопорное кольцо | Ring | BVBC01627 | 1 |
| 5 | Распорная втулка | Brace | BVB143056 | 1 |
| 6 | Подшипник | Bearing | BVBC00964 | 1 |
| 7 | Кожух | Scabbard | BVB213020 | 1 |
| 8 | Втулка | Collar | BVB107000 | 1 |
| 9 | Подшипник | Bearing | BVBC00109 | 1 |
| 10 | Шайба | Washer | BVBC00075 | 4 |
| 11 | Винт | Screw | BVBC00009 | 4 |
| 12 | Рассекатель | Center post | BVB177031 | 1 |
| 13 | Шкив | Pulley | BVB180039 | 1 |

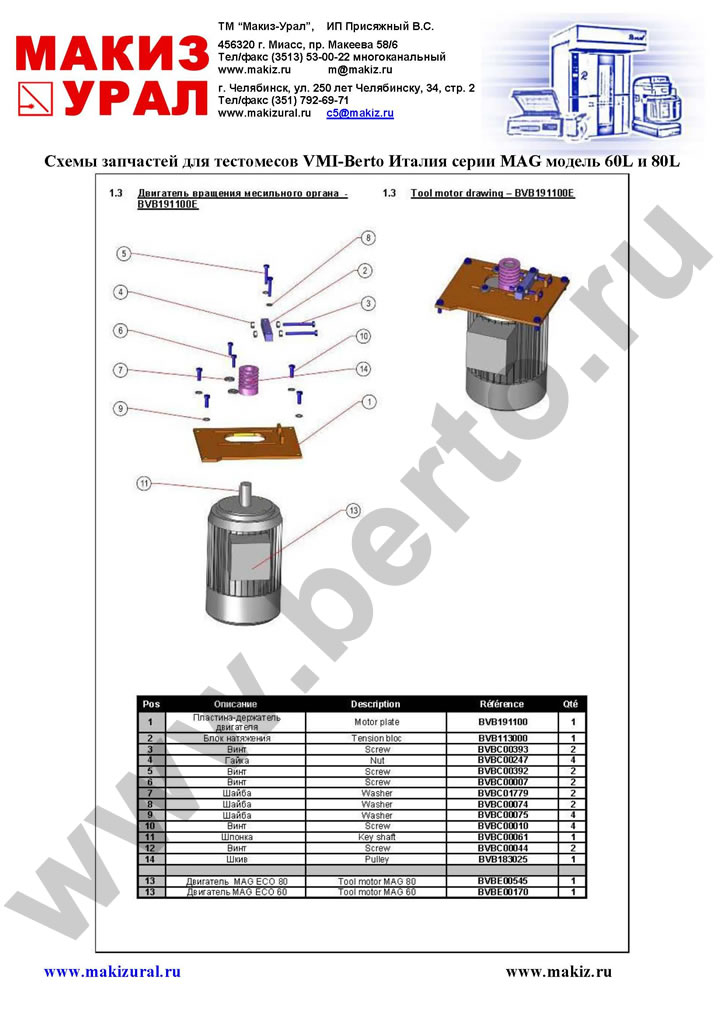

| Двигатель вращения месильного органа - BVB191100E | ||||
| Tool motor drawing – BVB191100E | Pos | Описание | Description | Référence | Qté |
| 1 | Пластина-держатель двигателя | Motor plate | BVB191100 | 1 |
| 2 | Блок натяжения | Tension bloc | BVB113000 | 1 |
| 3 | Винт | Screw | BVBC00393 | 2 |
| 4 | Гайка | Nut | BVBC00247 | 4 |
| 5 | Винт | Screw | BVBC00392 | 2 |
| 6 | Винт | Screw | BVBC00007 | 2 |
| 7 | Шайба | Washer | BVBC01779 | 2 |
| 8 | Шайба | Washer | BVBC00074 | 2 |
| 9 | Шайба | Washer | BVBC00075 | 4 |
| 10 | Винт | Screw | BVBC00010 | 4 |
| 11 | Шпонка | Key shaft | BVBC00061 | 1 |
| 12 | Винт | Screw | BVBC00044 | 2 |
| 14 | Шкив | Pulley | BVB183025 | 1 |
| 13 | Двигатель MAG ECO 80 | Tool motor MAG 80 | BVBE00545 | 1 |
| 13 | Двигатель MAG ECO 60 | Tool motor MAG 60 | BVBE00170 | 1 |

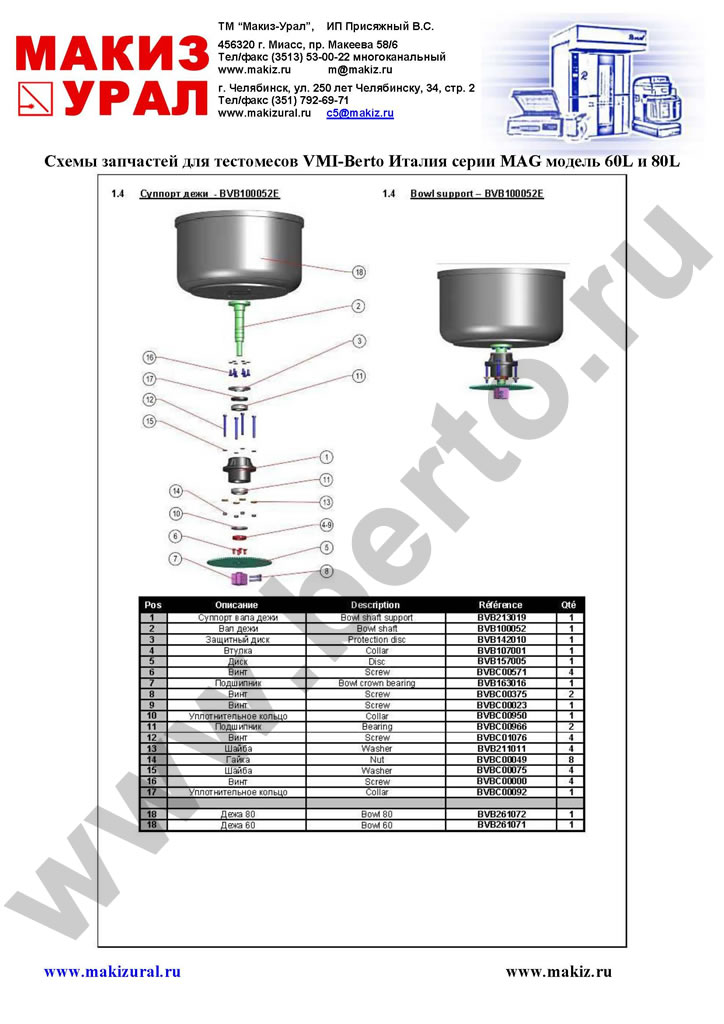

| Суппорт дежи - BVB100052E | ||||
| Bowl support – BVB100052E | Pos | Описание | Description | Référence | Qté |
| 1 | Суппорт вала дежи | Bowl shaft support | BVB213019 | 1 |
| 2 | Вал дежи | Bowl shaft | BVB100052 | 1 |
| 3 | Защитный диск | Protection disc | BVB142010 | 1 |
| 4 | Втулка | Collar | BVB107001 | 1 |
| 5 | Диск | Disc | BVB157005 | 1 |
| 6 | Винт | Screw | BVBC00571 | 4 |
| 7 | Подшипник | Bowl crown bearing | BVB163016 | 1 |
| 8 | Винт | Screw | BVBC00375 | 2 |
| 9 | Винт | Screw | BVBC00023 | 1 |
| 10 | Уплотнительное кольцо | Collar | BVBC00950 | 1 |
| 11 | Подшипник | Bearing | BVBC00966 | 2 |
| 12 | Винт | Screw | BVBC01076 | 4 |
| 13 | Шайба | Washer | BVB211011 | 4 |
| 14 | Гайка | Nut | BVBC00049 | 8 |
| 15 | Шайба | Washer | BVBC00075 | 4 |
| 16 | Винт | Screw | BVBC00000 | 4 |
| 17 | Уплотнительное кольцо | Collar | BVBC00092 | 1 |
| 18 | Дежа 80 | Bowl 80 | BVB261072 | 1 |
| 18 | Дежа 60 | Bowl 60 | BVB261071 | 1 |

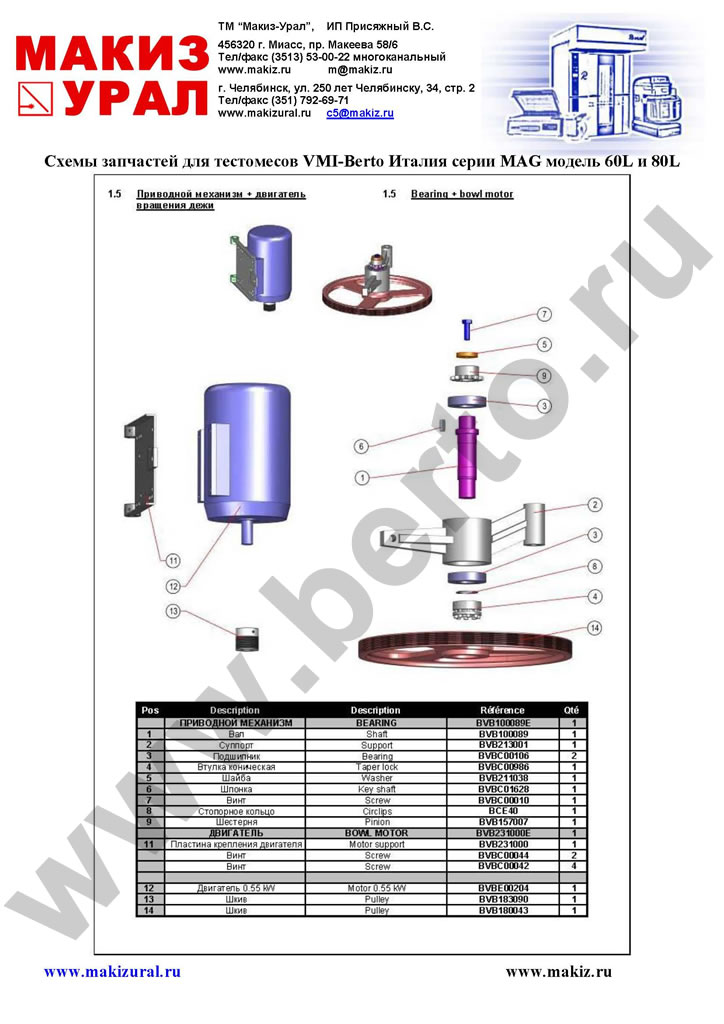

| Приводной механизм + двигатель вращения дежи | ||||
| Bearing + bowl motor | Pos | Описание | Description | Référence | Qté |
| ПРИВОДНОЙ МЕХАНИЗМ | BEARING | BVB100089E | 1 | |
| 1 | Вал | Shaft | BVB100089 | 1 |
| 2 | Суппорт | Support | BVB213001 | 1 |
| 3 | Подшипник | Bearing | BVBC00106 | 2 |
| 4 | Втулка коническая | Taper lock | BVBC00986 | 1 |
| 5 | Шайба | Washer | BVB211038 | 1 |
| 6 | Шпонка | Key shaft | BVBC01628 | 1 |
| 7 | Винт | Screw | BVBC00010 | 1 |
| 8 | Стопорное кольцо | Circlips | BCE40 | 1 |
| 9 | Шестерня | Pinion | BVB157007 | 1 |
| ДВИГАТЕЛЬ | BOWL MOTOR | BVB231000E | 1 | |
| 11 | Пластина крепления двигателя | Motor support | BVB231000 | 1 |
| Винт | Screw | BVBC00044 | 2 | |
| Винт | Screw | BVBC00042 | 4 | |
| 12 | Двигатель 0.55 kW | Motor 0.55 kW | BVBE00204 | 1 |
| 13 | Шкив | Pulley | BVB183090 | 1 |
| 14 | Шкив | Pulley | BVB180043 | 1 |

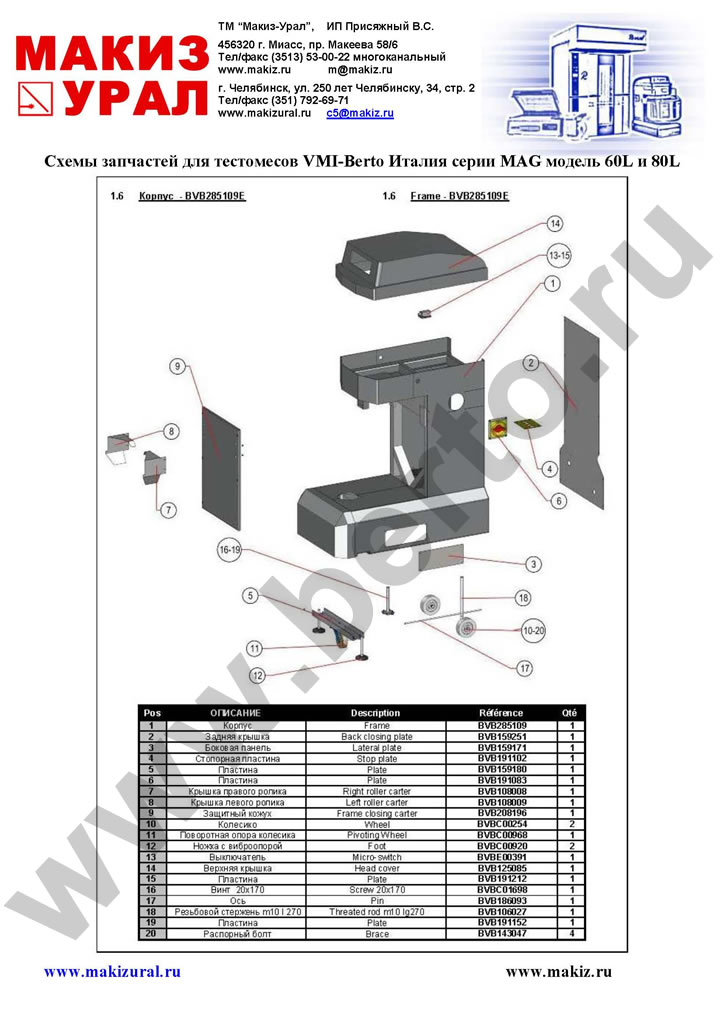

| Корпус - BVB285109E | ||||
| Frame - BVB285109E | Pos | Описание | Description | Référence | Qté |
| 1 | Корпус | Frame | BVB285109 | 1 |
| 2 | Задняя крышка | Back closing plate | BVB159251 | 1 |
| 3 | Боковая панель | Lateral plate | BVB159171 | 1 |
| 4 | Стопорная пластина | Stop plate | BVB191102 | 1 |
| 5 | Пластина | Plate | BVB159180 | 1 |
| 6 | Пластина | Plate | BVB191083 | 1 |
| 7 | Крышка правого ролика | Right roller carter | BVB108008 | 1 |
| 8 | Крышка левого ролика | Left roller carter | BVB108009 | 1 |
| 9 | Защитный кожух | Frame closing carter | BVB208196 | 1 |
| 10 | Колесико | Wheel | BVBC00254 | 2 |
| 11 | Поворотная опора колесика | Pivoting Wheel | BVBC00968 | 1 |
| 12 | Ножка с виброопорой | Foot | BVBC00920 | 2 |
| 13 | Выключатель | Micro-switch | BVBE00391 | 1 |
| 14 | Верхняя крышка | Head cover | BVB125085 | 1 |
| 15 | Пластина | Plate | BVB191212 | 1 |
| 16 | Винт 20x170 | Screw 20x170 | BVBC01698 | 1 |
| 17 | Ось | Pin | BVB186093 | 1 |
| 18 | Резьбовой стержень m10 l 270 | Threated rod m10 lg270 | BVB106027 | 1 |
| 19 | Пластина | Plate | BVB191152 | 1 |
| 20 | Распорный болт | Brace | BVB143047 | 4 |

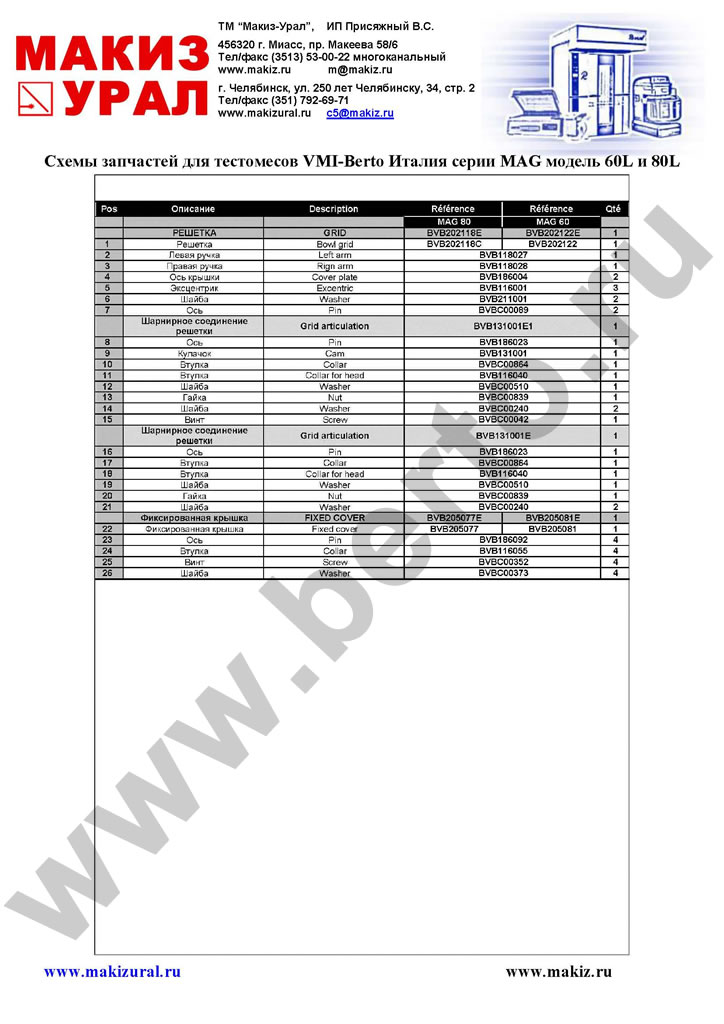

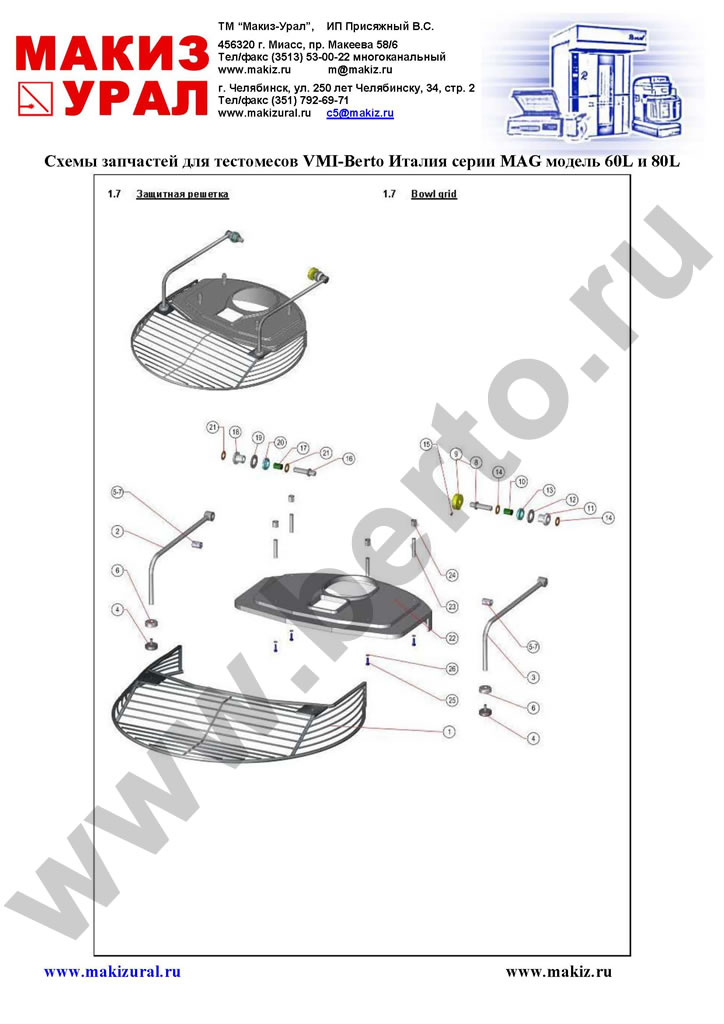

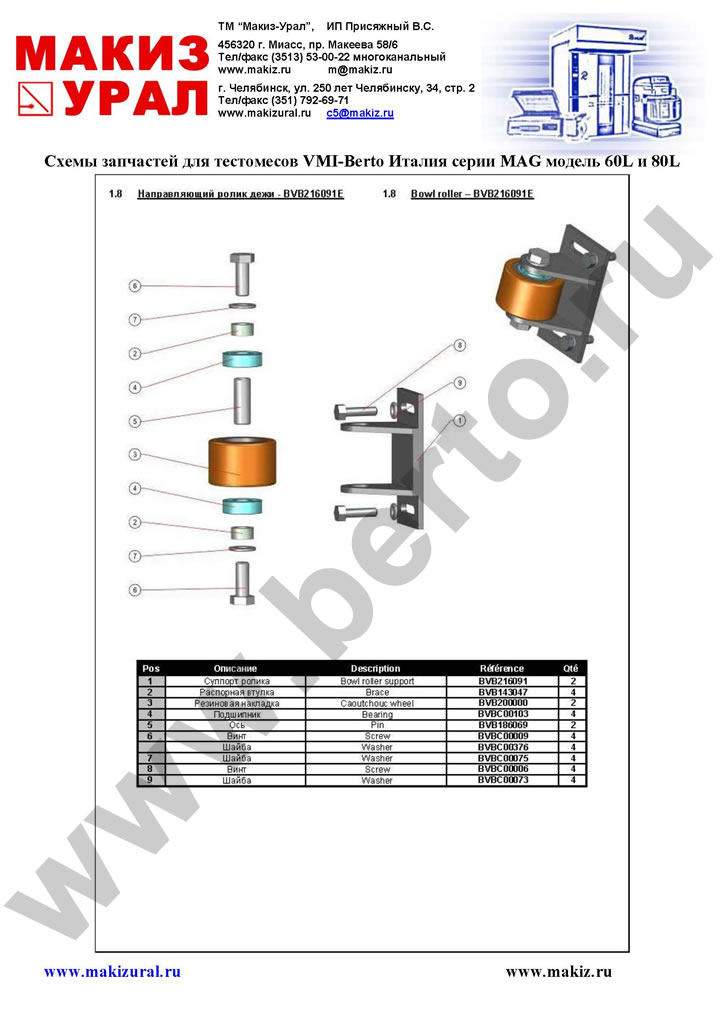

| Защитная решетка | |||||
| Bowl grid | Pos | Описание | Description | Référence | Référence | Qté |
| MAG 80 | MAG 60 | ||||
| РЕШЕТКА | GRID | BVB202118E | BVB202122E | 1 | |
| 1 | Решетка | Bowl grid | BVB202118C | BVB202122 | 1 |
| 2 | Левая ручка | Left arm | BVB118027 | 1 | |
| 3 | Правая ручка | Rign arm | BVB118028 | 1 | |
| 4 | Ось крышки | Cover plate | BVB186004 | 2 | |
| 5 | Эксцентрик | Excentric | BVB116001 | 3 | |
| 6 | Шайба | Washer | BVB211001 | 2 | |
| 7 | Ось | Pin | BVBC00089 | 2 | |
| Шарнирное соединение решетки | Grid articulation | BVB131001E1 | 1 | ||
| 8 | Ось | Pin | BVB186023 | 1 | |
| 9 | Кулачок | Cam | BVB131001 | 1 | |
| 10 | Втулка | Collar | BVBC00864 | 1 | |
| 11 | Втулка | Collar for head | BVB116040 | 1 | |
| 12 | Шайба | Washer | BVBC00510 | 1 | |
| 13 | Гайка | Nut | BVBC00839 | 1 | |
| 14 | Шайба | Washer | BVBC00240 | 2 | |
| 15 | Винт | Screw | BVBC00042 | 1 | |
| Шарнирное соединение решетки | Grid articulation | BVB131001E | 1 | ||
| 16 | Ось | Pin | BVB186023 | 1 | |
| 17 | Втулка | Collar | BVBC00864 | 1 | |
| 18 | Втулка | Collar for head | BVB116040 | 1 | |
| 19 | Шайба | Washer | BVBC00510 | 1 | |
| 20 | Гайка | Nut | BVBC00839 | 1 | |
| 21 | Шайба | Washer | BVBC00240 | 2 | |
| Фиксированная крышка | FIXED COVER | BVB205077E | BVB205081E | 1 | |
| 22 | Фиксированная крышка | Fixed cover | BVB205077 | BVB205081 | 1 |
| 23 | Ось | Pin | BVB186092 | 4 | |
| 24 | Втулка | Collar | BVB116055 | 4 | |
| 25 | Винт | Screw | BVBC00352 | 4 | |
| 26 | Шайба | Washer | BVBC00373 | 4 | |
| Направляющий ролик дежи - BVB216091E | ||||
| Bowl roller – BVB216091E | Pos | Описание | Description | Référence | Qté |
| 1 | Суппорт ролика | Bowl roller support | BVB216091 | 2 |
| 2 | Распорная втулка | Brace | BVB143047 | 4 |
| 3 | Резиновая накладка | Caoutchouc wheel | BVB200000 | 2 |
| 4 | Подшипник | Bearing | BVBC00103 | 4 |
| 5 | Ось | Pin | BVB186069 | 2 |
| 6 | Винт | Screw | BVBC00009 | 4 |
| Шайба | Washer | BVBC00376 | 4 | |
| 7 | Шайба | Washer | BVBC00075 | 4 |
| 8 | Винт | Screw | BVBC00006 | 4 |
| 9 | Шайба | Washer | BVBC00073 | 4 |
